泰兰特激光

激光微增材制造专家，竭诚为您服务。

我们的服务

为客户解决某一特定技术问题，如非常规性的设计、开发、测试、分析等，或提供技术信息、改进工艺流程、进行技术诊断、检验检测等服务。

对于合适的成熟技术，可以一定的价格进行技术转让或授权。

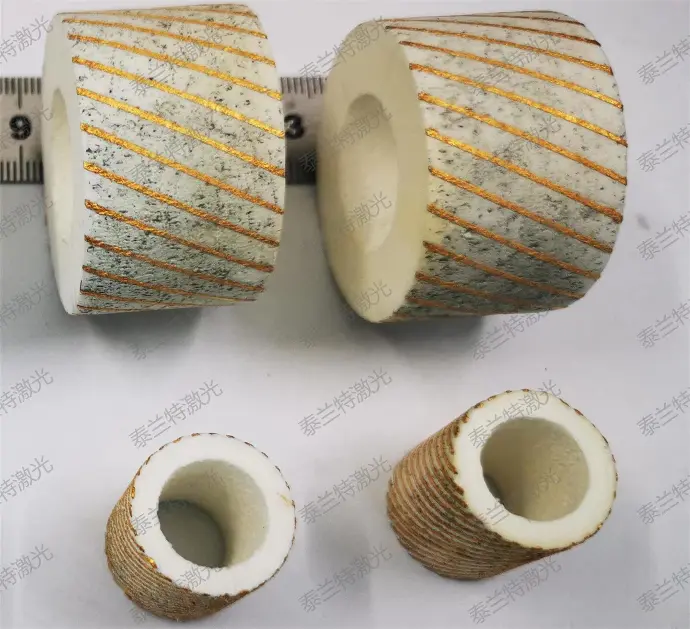

利用专用的激光加工设备，为客户提供定制的加工制造服务并依据国标/国军标/行业公认标准对产品进行测试检验。

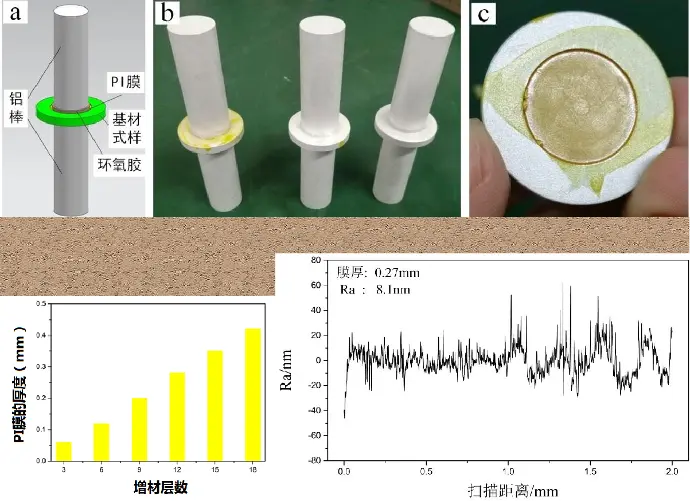

3M610胶带撕扯无脱落、起层；25µm金丝拉力测试值≥5g（GJB548B引线键合拉力测试）。

将样件（材料需耐温高于260℃）表面浸润助焊剂，浸入260℃锡锅内保持10s，重复3次以上，样件表面图形接受焊锡的面积≥95%；（GJB 548B方法2022.2《耐焊性（浸润法）》）。

≤4×10^-8 Ω∙m （四探针法）。

将样件（材料耐温需高于240℃）浸入240℃锡锅内5s，样件表面金属层接受焊锡的面积≥95%；（GJB 548B方法2022.2《可焊性（浸润法）》）。

≥ ±20μm（线宽/线间距）。

20～100μm（与衬底材料和工艺有关）。

立即与我们联系，行业专家一对一为您服务。

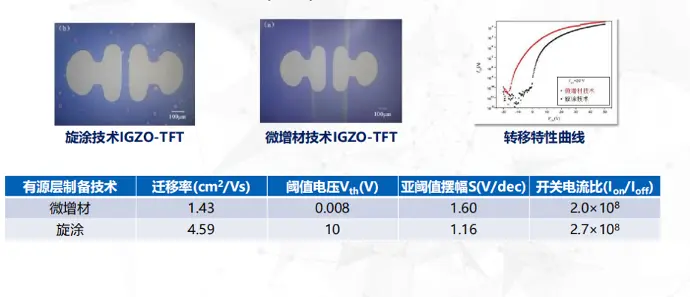

性能显著优于其他技术方案。

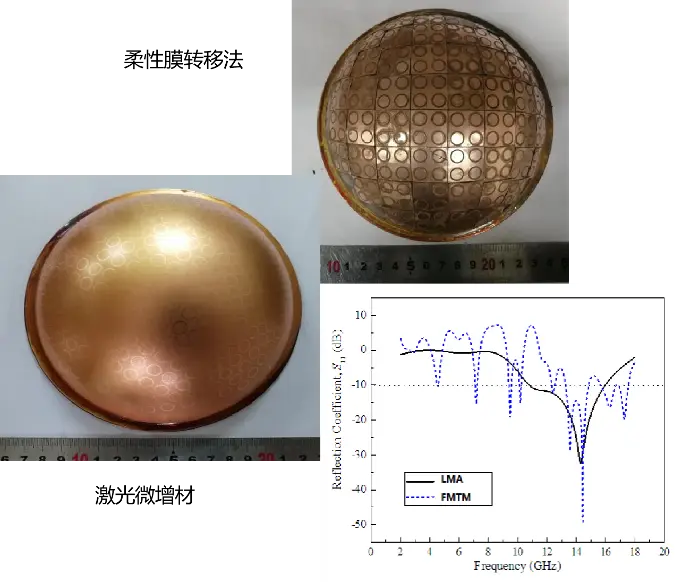

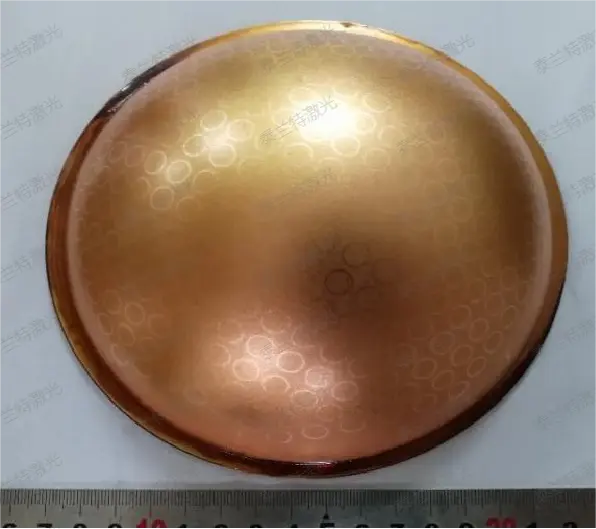

采用激光微增材技术加工的频选表面性能大大优于采用柔性膜转移法。
